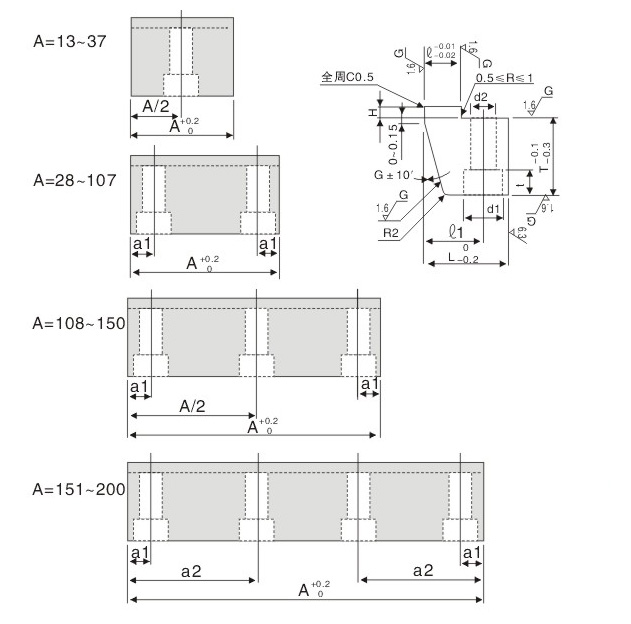

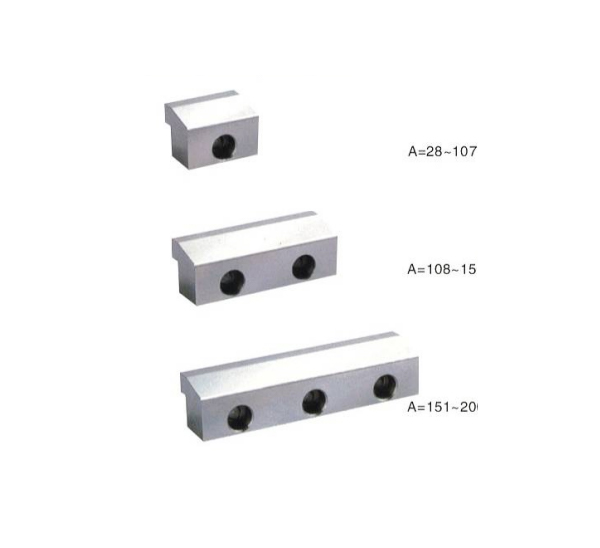

Locking Blocks
JH055
| Type | Material | Hardness | Heat Treatment |
| JH055-1 | SKS3 | HRC53~56 | Vacuumed |
| JH055-2 | SKD61 | HRC50~55 |
| A | a2 |
| 151~160 | 57.5 |
| 161~170 | 62.5 |
| 171~180 | 65 |
| 181~190 | 67.5 |
| 191~200 | 72.5 |
| a1 | l1 | l2 | d1 | d2 | t | Catalog No. | T | appoint 1mm unit | G appoint 1° unit |
||
| Type | L | A | H | ||||||||
| 6 | 8 | 14 | 9.5 | 5.5 | 6 | JH055-1 JH055-2 |
20 | 10 | 13~60 | 3~8 | 5°~33° |
| 15 | 5°~24° | ||||||||||
| 20 | 5°~18° | ||||||||||
| 7 | 12 | 18 | 25 | 10 | 18~100 | 3~8 | 5~33° | ||||
| 15 | 5°~33° | ||||||||||
| 20 | 5°~26° | ||||||||||
| 25 | 5°~21° | ||||||||||
| 8 | 15 | 22 | 30 | 15 | 23~130 | 3~10 | 5°~33° | ||||
| 20 | 5°~33° | ||||||||||
| 25 | 5°~28° | ||||||||||
| 30 | 5°~25° | ||||||||||
| 10 | 17 | 25 | 11 | 6.5 | 7 | 35 | 25 | 38~150 | 3~15 | 5°~33° | |
| 30 | 5°~28° | ||||||||||
| 35 | 5°~25° | ||||||||||
| 40 | 5°~22° | ||||||||||
| 13 | 19 | 28 | 14 | 9 | 9 | 40 | 30 | 48~150 | 5°~32° | ||
| 35 | 5°~28° | ||||||||||
| 40 | 5°~25° | ||||||||||
| 45 | 5°~22° | ||||||||||
| 16 | 25 | 35 | 50 | 30 | 68~200 | 5°~33° | |||||
| 35 | 59~33° | ||||||||||
| 40 | 5°~31° | ||||||||||
| 45 | 5°~28° | ||||||||||
Order: Catalog No. code all specification appointed
Remark:
1. Special product is available.
2.The price is per the provided drawing.
