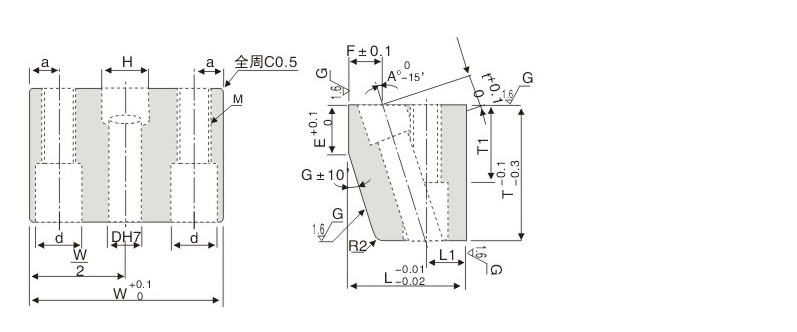

Locking Blocks With Angular Pins Hole
JH054
| Material | Hardness | Heat Treatment |
| SKS3 | HRC53°~56° | Vacuumed |
| DH7 | H | F | t | T1 | d | M | a | L1 | L | Catalog No. | T | W | E appoint 1 mm unit |
appoint 1° unit | |||
| Type | D | A | G | ||||||||||||||
| 10 | +0.015 0 |
14 | 10 | 10 | 20 | 14 | 10 | 9 | 12 | 32 | JH054 | 10 | 30 | 48 58 68 | 10~20 | 10°~20° | G°≥A+2 and G°≤A+5 |
| 25 | 35 | 35 | 10~25 | ||||||||||||||
| 36 | 40 | 10~30 | |||||||||||||||
| 13 |
+0.018 0 |
17 | 12 | 40 | 50 | 10~40 | |||||||||||
| 14 | 40 | 13 | 35 | 58 68 78 | 10~25 | ||||||||||||
| 40 | 40 | 10~30 | |||||||||||||||
| 45 | 50 | 10~40 | |||||||||||||||
| 50 | 60 | 10-50 | |||||||||||||||
| 16 | 20 | 15 | 13 | 25 | 17 | 12 | 12 | 16 | 40 | 16 | 35 | 68 78 | 10-25 | ||||
| 30 | 45 | 40 | 10-30 | ||||||||||||||
| 50 | 50 | 10~40 | |||||||||||||||
| 55 | 60 | 10~50 | |||||||||||||||
Catalog No.DxTxWxExAxG
Remark:
1. Special product is available.
2. The price is per the provided drawing.
